1. Che cosa è un assemblaggio di cavi?

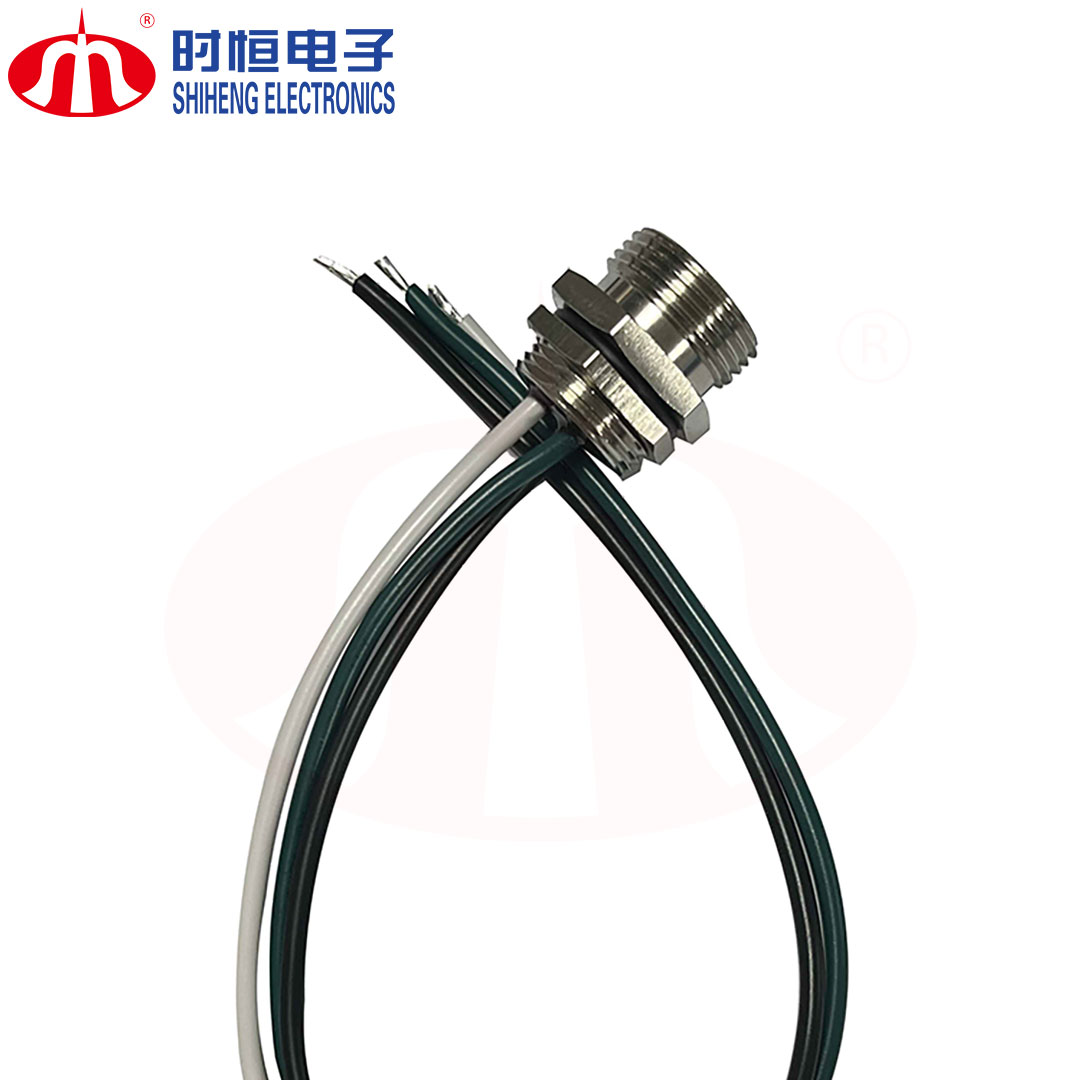

A assemblaggio di cavi è una combinazione di fili, connettori/terminali e materiali protettivi progettati per fornire alimentazione o segnali tra le diverse parti di un dispositivo. Immaginatelo come il sistema circolatorio di un prodotto elettronico: senza di esso, nulla comunica o si alimenta.

I cavi assemblati possono essere completamente personalizzati per adattarsi al layout interno del dispositivo, al percorso di instradamento, ai requisiti di tensione/corrente e alle esigenze ambientali.

2. Considerazioni chiave nella scelta di un gruppo di cavi.

a.Selezione del filo.

Le diverse applicazioni richiedono diversi livelli di resistenza al calore, flessibilità, tensione nominale e durata:

• UL1007 / UL1015 – comuni per elettrodomestici e alimentatori.
• UL2464 – cablaggio di segnale e controllo.
• Filo di silicone: apparecchiature ad alta temperatura come i riscaldatori.
• PTFE (Teflon) – temperature estreme, abrasione, esposizione a sostanze chimiche.
• Cavo schermato: applicazioni industriali o di dati sensibili al rumore.

La scelta del tipo di cavo sbagliato può causare calore eccessivo, caduta di tensione, invecchiamento precoce o, peggio, guasti elettrici.

b. Compatibilità di connettori e terminali.

Il connettore deve corrispondere esattamente all'interfaccia del dispositivo. Altrimenti si rischia:

Accoppiamento scadente. Connessioni instabili. Segnali intermittenti. Surriscaldamento o danneggiamento del terminale.

c. Materiali protettivi.

La protezione deve essere scelta in base all'ambiente di lavoro:

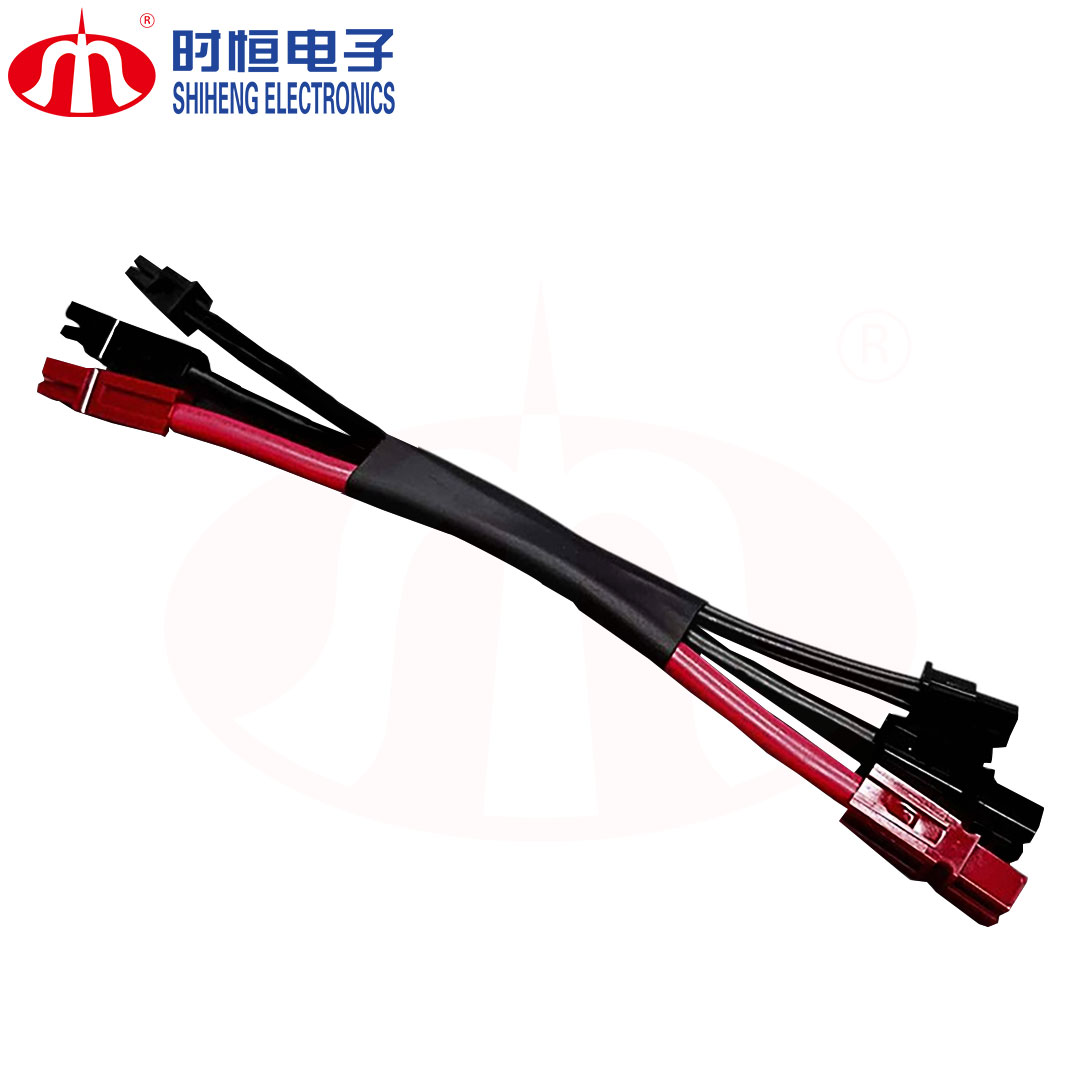

• Guaina termorestringente / guaina termorestringente impermeabile.
• Manicotti in fibra di vetro per alte temperature.
• Nastro in PVC o tessuto per la protezione dall'abrasione.
• Rete in nylon anti-attrito e resistente alla flessione.
• Schermatura EMI per circuiti sensibili al rumore.

Quanto più l'ambiente è ostile, tanto più robusta deve essere la protezione.

d. Progettazione della struttura di assemblaggio.

Per migliorare il routing e la facilità di installazione, i cavi assemblati possono essere formati in:

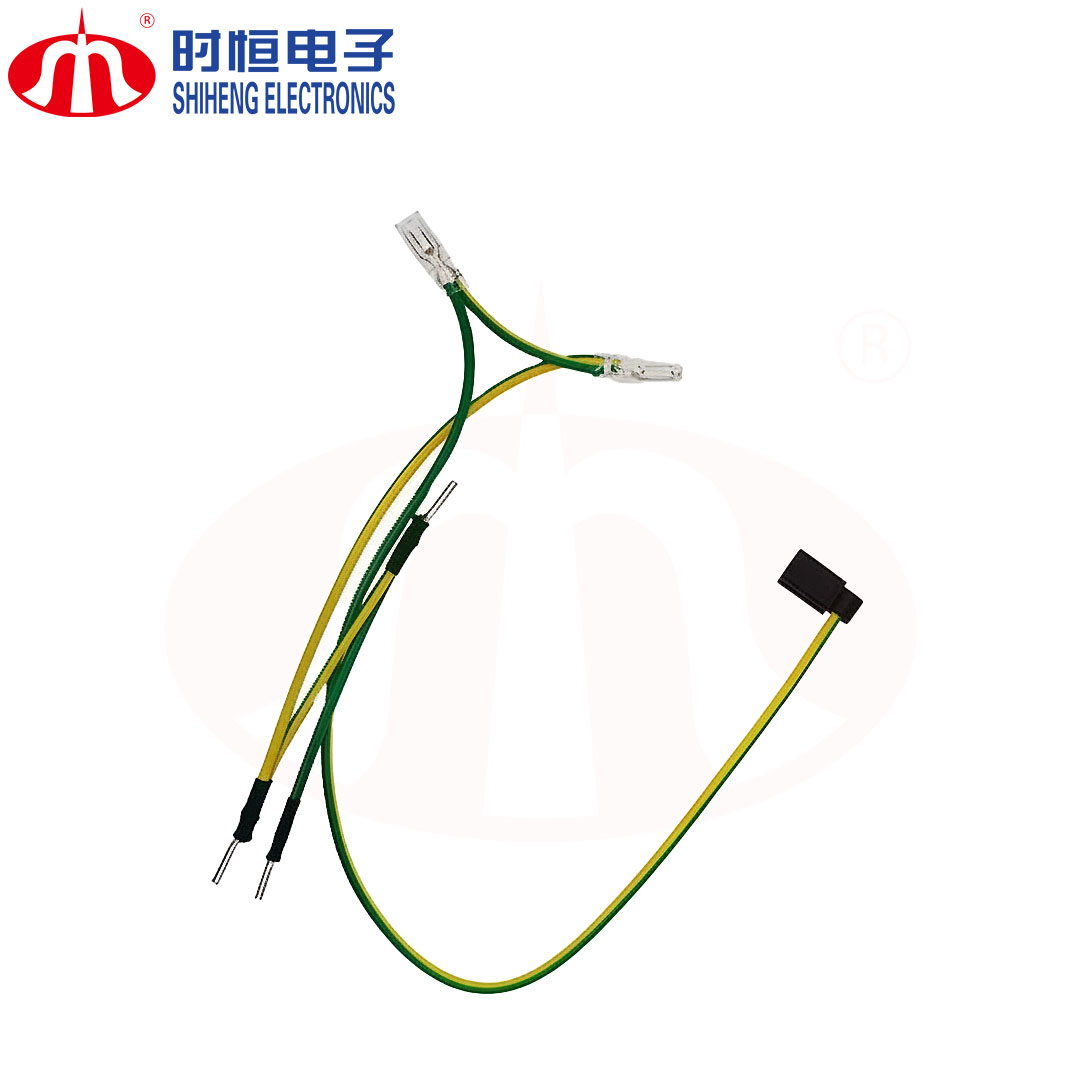

• Rami Y/T.
• Strutture piatte o a nastro.

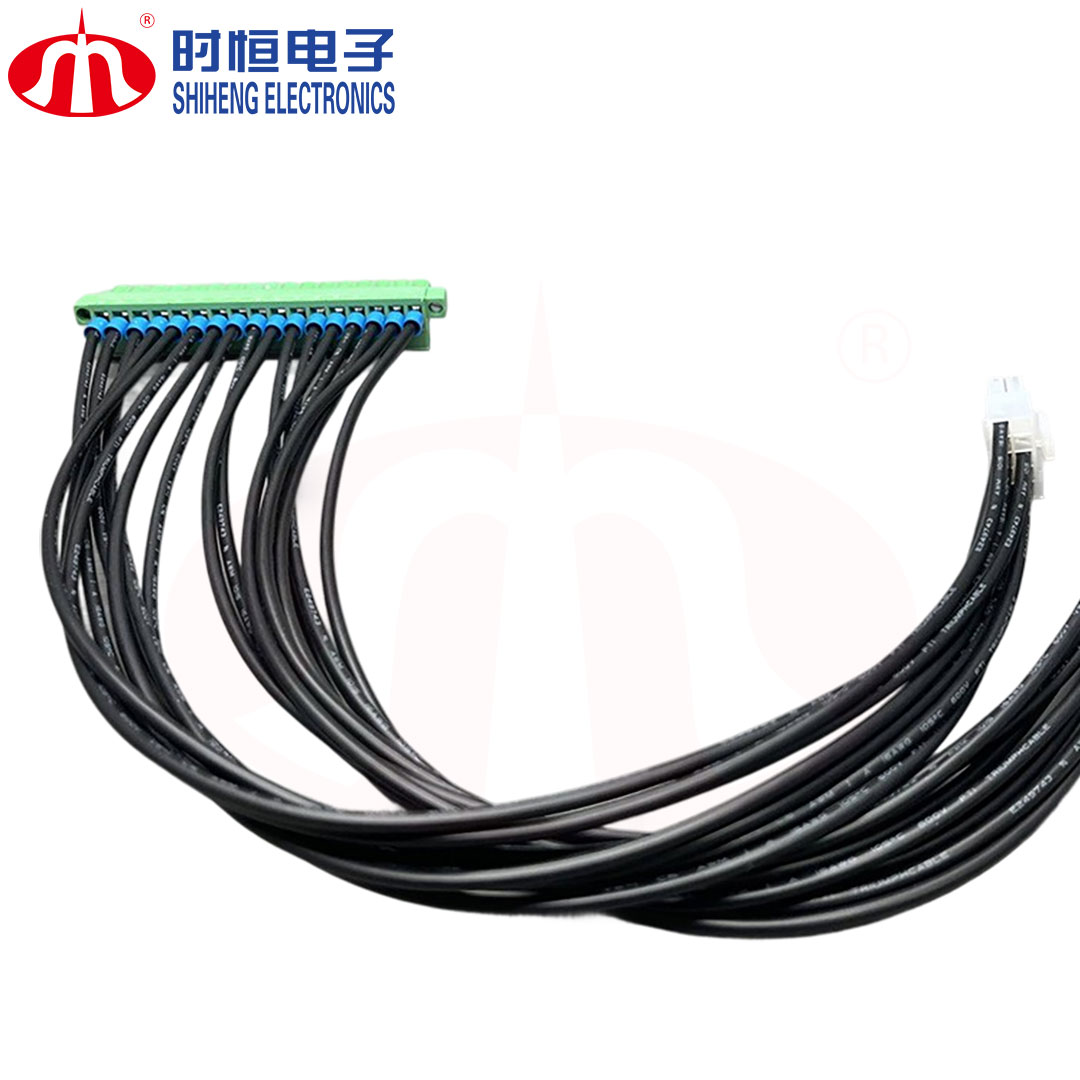

• Cablaggi multi-core in bundle.
• Imbracature preformate per evitare interferenze in spazi ristretti.

La struttura giusta migliora l'efficienza produttiva e l'affidabilità a lungo termine.

e. Integrazione funzionale.

Alcune applicazioni richiedono che il gruppo cavi svolga funzioni aggiuntive, come:

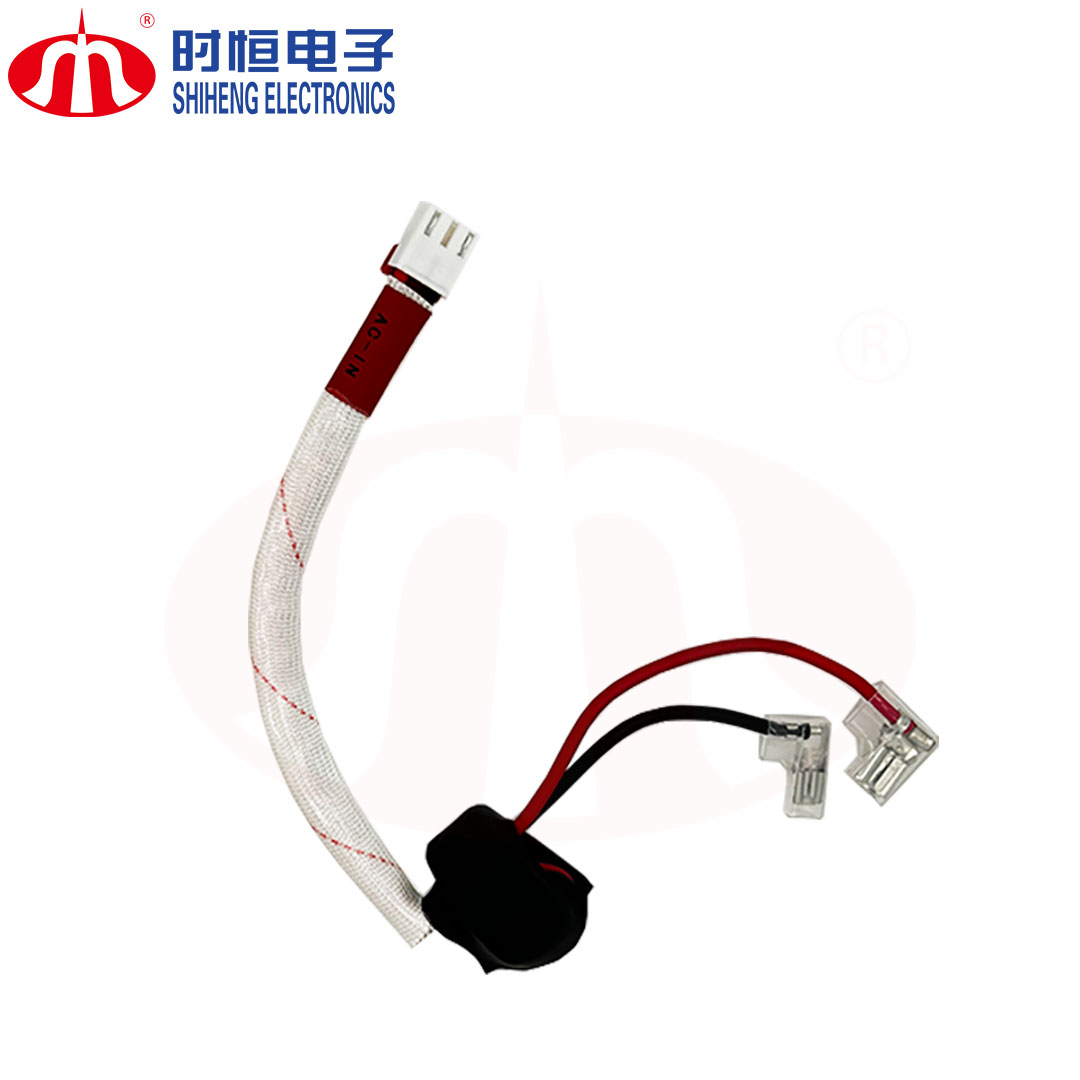

• Integrare un termistore NTC per il monitoraggio della temperatura.
• Aggiunta di un fusibile, di un diodo TVS o di un anello di ferrite.
• Sonda di temperatura integrata per BMS, riscaldatori o motori.

La mancanza di requisiti funzionali spesso comporta costose riprogettazioni successive.

3. Problemi comuni da evitare.

Anche gli ingegneri più esperti si imbattono in queste insidie:

• Filo sottodimensionato → surriscaldamento e durata ridotta.
• Modello di connettore errato → accoppiamento scadente o non adatto.
• Protezione insufficiente → usura, infiltrazioni di umidità, perdite elettriche.
• Cablaggio non corretto → problemi di assemblaggio o interferenze meccaniche.
• Crimpatura difettosa → contatto instabile o guasto intermittente.

I problemi ai cavi possono sembrare di poco conto, ma spesso si manifestano dopo la produzione in serie, rendendo la loro riparazione costosa.

4. Perché collaborare con Shiheng Electronics?

Shiheng offre soluzioni di assemblaggio cavi professionali, affidabili e completamente personalizzate, supportate da anni di esperienza nella produzione di componenti. Cosa offriamo:

• Supporto tecnico-ingegneristico per la selezione dei cavi, l'abbinamento dei connettori, la progettazione del routing e l'ottimizzazione DFM.
• Personalizzazione completa in termini di struttura, marche di connettori, tipologie di cavi e metodi di protezione.
• Rigorosa garanzia di qualità: RoHS/REACH, cavi certificati UL, ISO9001 e test funzionali al 100%.
• Tempi di consegna rapidi dei campioni: 3-7 giorni per i prototipi.
• Integrato Rilevamento della temperatura NTC opzioni per batterie, motori, riscaldatori ed elettrodomestici.

Un cablaggio assemblato è molto più di un semplice fascio di fili: è un componente fondamentale che influisce sulla sicurezza, sulle prestazioni e sulla durata del prodotto. Capire come selezionare il filo, il connettore, il materiale di protezione e la struttura più adatti aiuta a ridurre i rischi di progettazione e a migliorare l'affidabilità a lungo termine.

In Shiheng, agiamo come un'estensione del tuo team di ingegneria:fornire supporto DFM, approfondimenti tecnici proattivi e soluzioni affidabili che si adattano alla tua produzione.
