Come integrare i termistori NTC nei sistemi embedded?
Jun 10, 2025Con l'aumento dell'intelligenza e della consapevolezza energetica dei sistemi embedded, la capacità di monitorare accuratamente la temperatura è diventata essenziale. Che si progetti un alimentatore, un controller motore, un pacco batteria o un dispositivo IoT, l'integrazione di un termistore NTC è un modo semplice ma potente per abilitare la gestione termica in tempo reale.
1. Comprendere il comportamento elettrico.
Un termistore NTC diminuisce la sua resistenza all'aumentare della temperatura. Per leggere la temperatura, viene in genere collegato a un circuito partitore di tensione con una resistenza nota e la tensione risultante viene letta da un pin ADC di un microcontrollore.
2. Scelta dei parametri corretti del termistore.
Resistenza nominale (R25): i valori comuni includono 10 kΩ a 25 °C, ma questo deve essere abbinato all'intervallo dell'ADC.
Valore B: scegli in base all'intervallo di temperatura della tua applicazione (ad esempio, B25/85 = 3435K).
Tolleranza: ±1% o ±2% per sistemi ad alta precisione.
3. Riduzione al minimo delle fonti di errore.
Autoriscaldamento: utilizzare una corrente di rilevamento minima (<10 µA) per evitare di introdurre calore.
Risoluzione ADC: una maggiore profondità di bit dell'ADC migliora la risoluzione della temperatura.
Stabilità di riferimento: scegliere un riferimento di tensione stabile per ridurre la deriva.
Layout della scheda: mantenere le tracce analogiche corte e lontane dai componenti di commutazione.
4. Funzione reale: cosa fa effettivamente il termistore? Nei sistemi embedded, i termistori svolgono funzioni che vanno oltre il semplice monitoraggio:
Protezione hardware: quando i termistori rilevano un surriscaldamento, il sistema può spegnersi o ridurre le prestazioni per evitare danni permanenti.
Compensazione termica: nei circuiti analogici, le variazioni dipendenti dalla temperatura vengono corrette utilizzando il feedback del termistore.
Ottimizzazione delle prestazioni: nei circuiti di ventole, caricabatterie e batterie, i termistori regolano il funzionamento per massimizzare l'efficienza mantenendo le temperature entro limiti di sicurezza.
Registrazione dei dati: alcuni dispositivi IoT memorizzano le letture storiche della temperatura per monitorare le prestazioni, che dipendono dalla precisione del termistore.
5. Migliori pratiche di installazione: l'efficacia dei termistori dipende fortemente da come vengono installati:
Contatto termico: per il rilevamento superficiale o a contatto, assicurarsi che il termistore sia premuto saldamente o incollato alla superficie monitorata.
Rilevamento del flusso d'aria: posizionare il termistore lontano da dissipatori di calore e componenti che potrebbero distorcere le letture dell'aria.

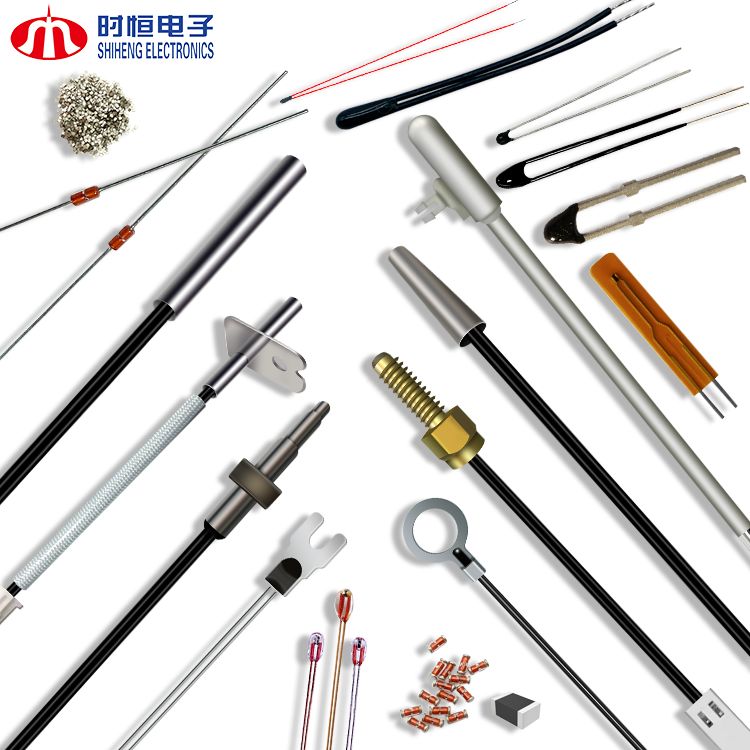

Applicazioni delle sonde: utilizzare sonde con punta in metallo o epossidica per l'inserimento in involucri o canali per liquidi.
Montaggio SMD: quando si utilizza termistori a montaggio superficiale, assicurarsi che la saldatura sia ben coperta e posizionare lontano dai circuiti integrati che generano calore per evitare polarizzazioni locali.
I termistori NTC offrono una soluzione compatta, economica e precisa per il feedback della temperatura in tempo reale nei sistemi embedded. Se installati correttamente e utilizzati con un design intelligente, possono proteggere i componenti, ottimizzare le prestazioni e prolungare la durata del prodotto.
Hai bisogno di aiuto per scegliere o personalizzare un termistore per il tuo progetto? Contatta Shiheng Electronics per supporto tecnico e campioni rapidi.
