Quando un'apparecchiatura elettrica si accende, spesso subisce un improvviso picco di corrente, noto come corrente di spunto, che può essere diverse volte superiore alla corrente di funzionamento a regime. Questo picco può danneggiare componenti sensibili, far saltare i fusibili o ridurre la durata del sistema. È qui che entrano in gioco i limitatori di corrente di spunto NTC.

Che cosa è la corrente di spunto?

La corrente di spunto è il picco iniziale che fluisce in un dispositivo quando viene applicata l'alimentazione. Si verifica perché i condensatori scarichi si comportano come cortocircuiti e i componenti magnetici come i trasformatori assorbono un'elevata corrente magnetizzante all'avvio.

I problemi più comuni causati dalla corrente di spunto includono:

• Surriscaldamento o bruciatura del componente.
• Fusibili bruciati.
• Stress del trasformatore.
• Affidabilità ridotta delle apparecchiature.

Come funzionano i limitatori di corrente di spunto NTC?

I termistori NTC (coefficiente di temperatura negativo) sono resistori sensibili alla temperatura.resistenza all'infrarosso diminuisce con l'aumentare della temperatura. Termistori NTC offrono una protezione a doppio stadio:

1. All'avvio: il termistore è freddo e fornisce un'elevata resistenza, limitando la corrente di spunto.

2. Durante il funzionamento: quando la corrente scorre attraverso il termistore, questo si autoriscalda. La resistenza diminuisce, consentendo il normale flusso di corrente con una perdita di potenza minima.

Ciò rende i termistori NTC una soluzione conveniente e salvaspazio rispetto ai tradizionali resistori fissi o ai complessi circuiti basati su relè.

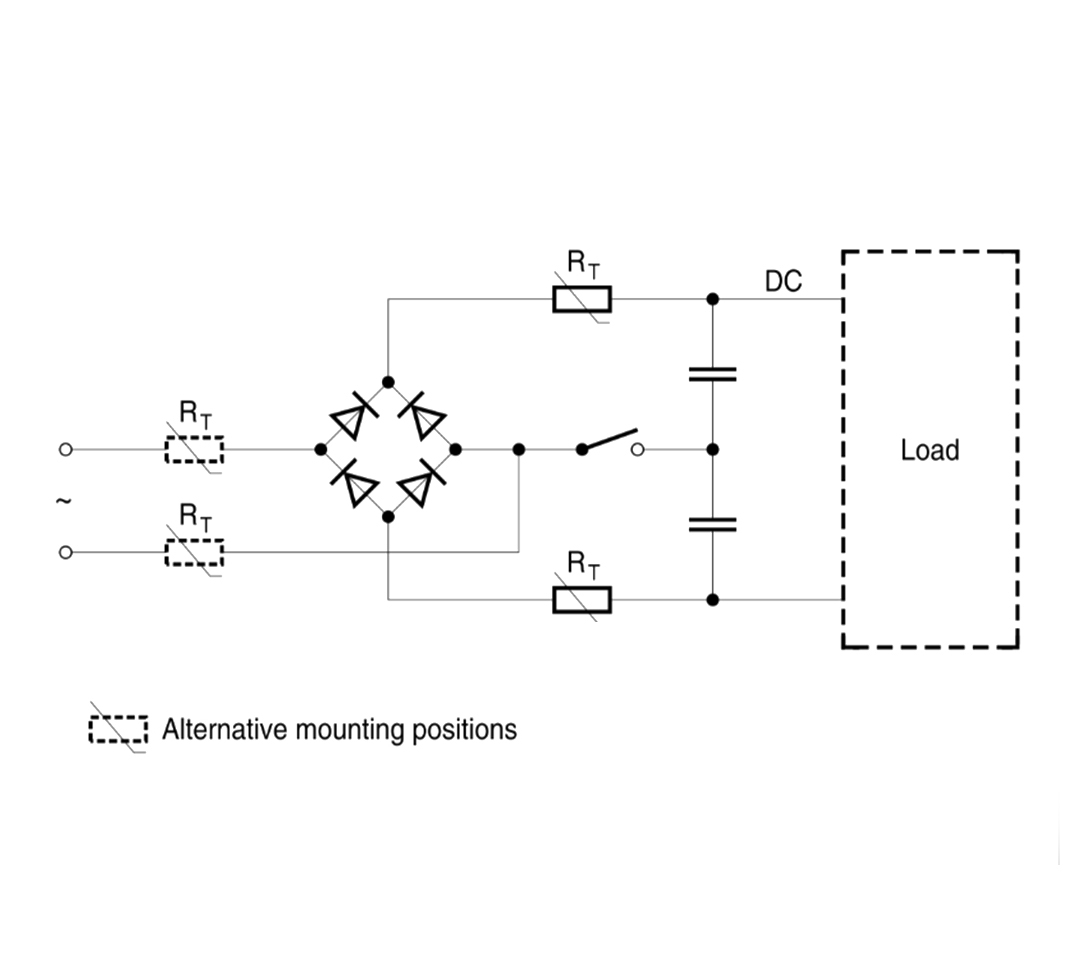

Tipica integrazione del circuito.

NTC limitatori di corrente di spunto sono tipicamente posizionati in serie con il carico e l'ingresso di potenza. Questa disposizione li rende ideali per:

• Alimentatori switching.
• Motori.
• Trasformatori.
• Circuiti di ingresso ad alta capacità.

⚠ Nota importante: non utilizzare termistori NTC in parallelo, poiché uno squilibrio di corrente potrebbe causare surriscaldamento o guasti.

Parametri di selezione chiave.

Quando si sceglie un Limitatore di corrente di spunto NTC, gli ingegneri dovrebbero considerare:

• Corrente massima in stato stazionario: deve essere superiore alla corrente di funzionamento del dispositivo.
• Resistenza al freddo (R25): determina la quantità di corrente di spunto soppressa.
• Energia massima nominale (Joule): capacità del limitatore di assorbire l'energia di avviamento.
• Derating termico: la temperatura ambiente influisce sulle prestazioni: adattare le specifiche di conseguenza.
• Temperatura di autoriscaldamento: alcuni dispositivi possono raggiungere i 250 °C. Considerare la spaziatura e l'isolamento.

Esempi di applicazione.

I termistori NTC sono ampiamente utilizzati in vari settori:

• Illuminazione: lampade fluorescenti, alogene e LED.
• Elettrodomestici: Apparecchiature da cucina con protezione contro l'avviamento del motore.
• Alimentatori industriali: convertitori CA-CC, caricabatterie per veicoli elettrici.
• Trasformatori: per sopprimere i picchi di corrente iniziali

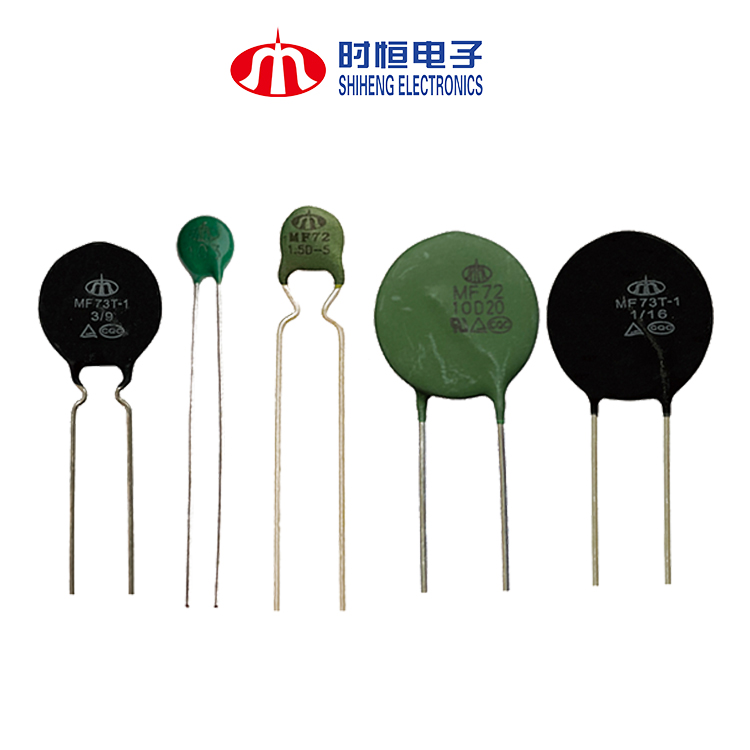

Presso Shiheng Electronics offriamo una gamma completa di limitatori di corrente di spunto NTC con potenze nominali da 1,5 W a 36 W e gestione di corrente continua fino a 50 A CA, adatti a un'ampia gamma di applicazioni.

Hai bisogno di aiuto per scegliere il componente giusto per il tuo progetto? Contattaci oggi per schede tecniche, campioni o supporto tecnico.
